HƯỚNG DẪN LẮP ĐẶT LỌC TĨNH ĐIỆN KLEANLAND

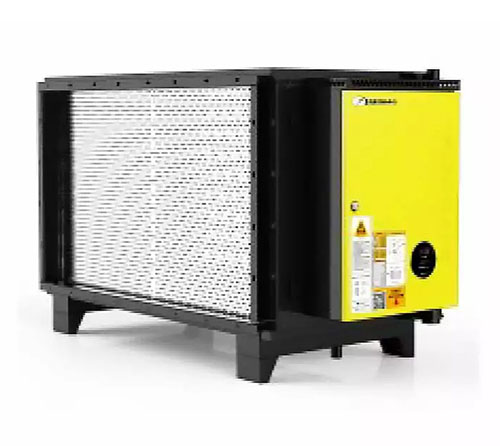

1. Giới thiệu về Lọc tĩnh điện Kleanland

1.1 Ứng dụng

Lọc tĩnh điện Kleanland được thiết kế để thu hồi dầu mỡ và khói trong các khu vực bếp công nghiệp như:

• Nhà hàng, khách sạn, trung tâm thương mại.
• Các bếp chế biến nhiều dầu mỡ như chiên, nướng.

Hiệu suất lọc dầu mỡ lên đến >90%. Không nên sử dụng trong môi trường nhiệt độ cao mà không có thiết bị chống cháy hoặc giảm nhiệt độ.

1.2 Đặc tính cơ bản

• Hiệu suất cao trong lọc khói, dầu mỡ, khử mùi.
• Hệ thống tự chẩn đoán sự cố, dễ dàng vận hành và bảo trì.
• Thiết kế module, thuận tiện lắp ráp và vệ sinh.
• Vật liệu Inox 304, đạt tiêu chuẩn CE, ISO9001-2008, C/O, C/Q, UL.

1.3 Yêu cầu môi trường

• Độ ẩm: 20~90%.
• Độ cao: <1000m.
• Nhiệt độ khí thải: <70℃ để tránh nguy cơ cháy nổ.

2. Cấu trúc và nguyên lý hoạt động

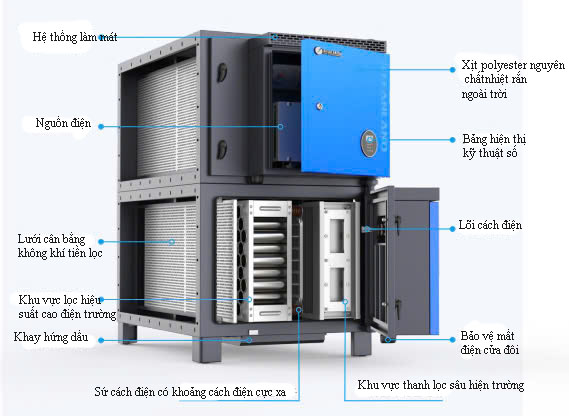

2.1 Cấu trúc lọc tĩnh điện

2.2 Nguyên lý hoạt động

• Bước 1: Không khí chứa khói, dầu mỡ bị hút vào máy bởi quạt hút.
• Bước 2: Các lõi lọc bắt giữ và kết tủa dầu mỡ vào bề mặt ống cực dương.
• Bước 3: Dầu mỡ dư thừa chảy xuống cốc gom dầu thông qua lỗ thoát dầu.
• Bước 4: Không khí sạch thoát ra ngoài.

3. Hướng dẫn lắp đặt

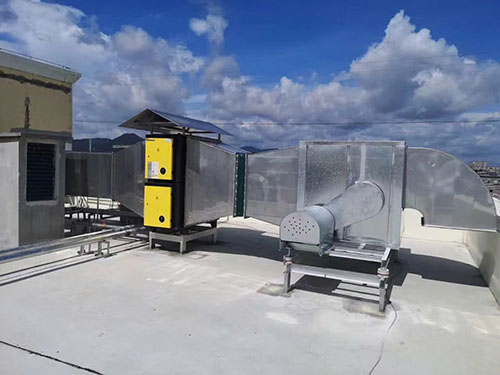

3.1 Hướng dẫn lắp đặt chung

• Lắp đặt trên bề mặt phẳng hoặc treo trần với model nhỏ.
• Sàn lắp đặt phải bằng phẳng và chịu được trọng lượng thiết bị.
• Đảm bảo khoảng cách giữa cửa vào và các vật khác ≥1000mm.

3.2 Kết nối hệ thống ống gió

• Đo độ rò rỉ không khí tại các điểm kết nối để đảm bảo hiệu suất.
• Sử dụng ống côn thu bằng phẳng ở đầu vào và đầu ra của máy
• Ống nối mềm giữa máy và quạt để hạn chế rung động.
• Van chống cháy bắt buộc lắp ở lối ra của máy
• Đường ống thoát dầu phải dốc để tránh tích tụ dầu mỡ.

3.3 Kết nối nguồn điện

•  Kết nối trực tiếp với nguồn điện 220V.
• Có thể kết nối theo 2P (220V), 3P (380V), 4P (3 pha 380V).
• Đảm bảo không đặt ESP gần nguồn khí dễ cháy, nổ.

4. Điều khiển và vận hành

4.1 Hướng dẫn trên bảng điều khiển

• Nút Start : Bật máy.
• Nút Stop : Tắt máy.
• Đèn báo lỗi: Nhấp nháy khi lõi lọc xả điện hoặc gặp sự cố.

4.2 Điều khiển nguồn khởi động và khởi động liên kết quạt

• Power on Start-up：Máy bắt đầu hoạt động tự động hoạt động lại sau khi bật nguồn (Máy lọc tĩnh điện chỉ cần kết nối nguồn điện là chạy luôn ko cần thao tác trên hộp điều khiển). Việc cần làm là ngắt kết nối hộp điều khiển bên ngoài. Ghi chú: Chức năng tự động khởi động sẽ được hủy bỏ sau khi kết nối hộp điều khiển bên ngoài.

5. Bảo trì và vệ sinh

5.1 Lịch bảo trì

5.2 Hướng dẫn vệ sinh

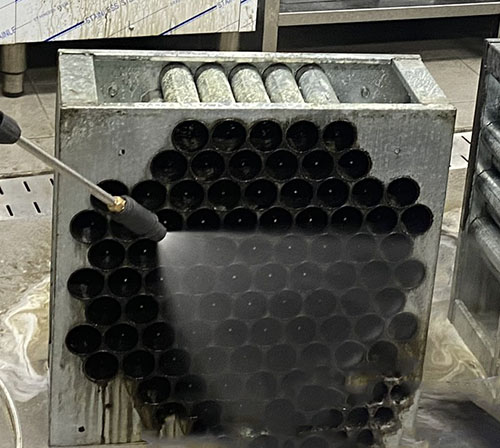

5.2.1 Làm sạch lọc thô và lõi lọc

• Dùng vòi xịt cao áp hoặc ngâm dung dịch tẩy dầu mỡ (50-70℃).
• Nếu dầu mỡ bám quá chặt, dùng dung dịch chuyên dụng

5.2.2 Làm sạch sứ cách điện

• Dùng dung dịch NaOH hoặc chất tẩy công nghiệp.
• Rửa sạch bằng nước và lau khô.

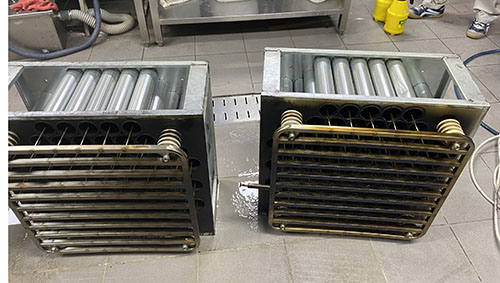

5.2.3 Kiểm tra và hiệu chỉnh lõi lọc

• Đảm bảo ống cực dương không bị móp, nứt.
• Kiểm tra và hiệu chỉnh kim ion hóa đúng vị trí trước khi lắp lại.

5.2.4 Lắp đặt lại lõi lọc

• Có 2 loại lõi lọc:
  • Loại không có chốt kết nối: Đặt vào máy trước.
  • Loại có chốt kết nối: Đặt vào sau, hướng chốt kết nối vào trong.

6. Lưu ý quan trọng

✅ Không mở nguồn điện khi chưa hoàn thành lắp đặt.
✅ Không đặt máy gần nguồn khí dễ cháy, nổ.
✅ Lắp đặt máy theo phương ngang để tối ưu hiệu suất.
✅ Bảo vệ máy khỏi tác động của thời tiết nếu lắp ngoài trời.
